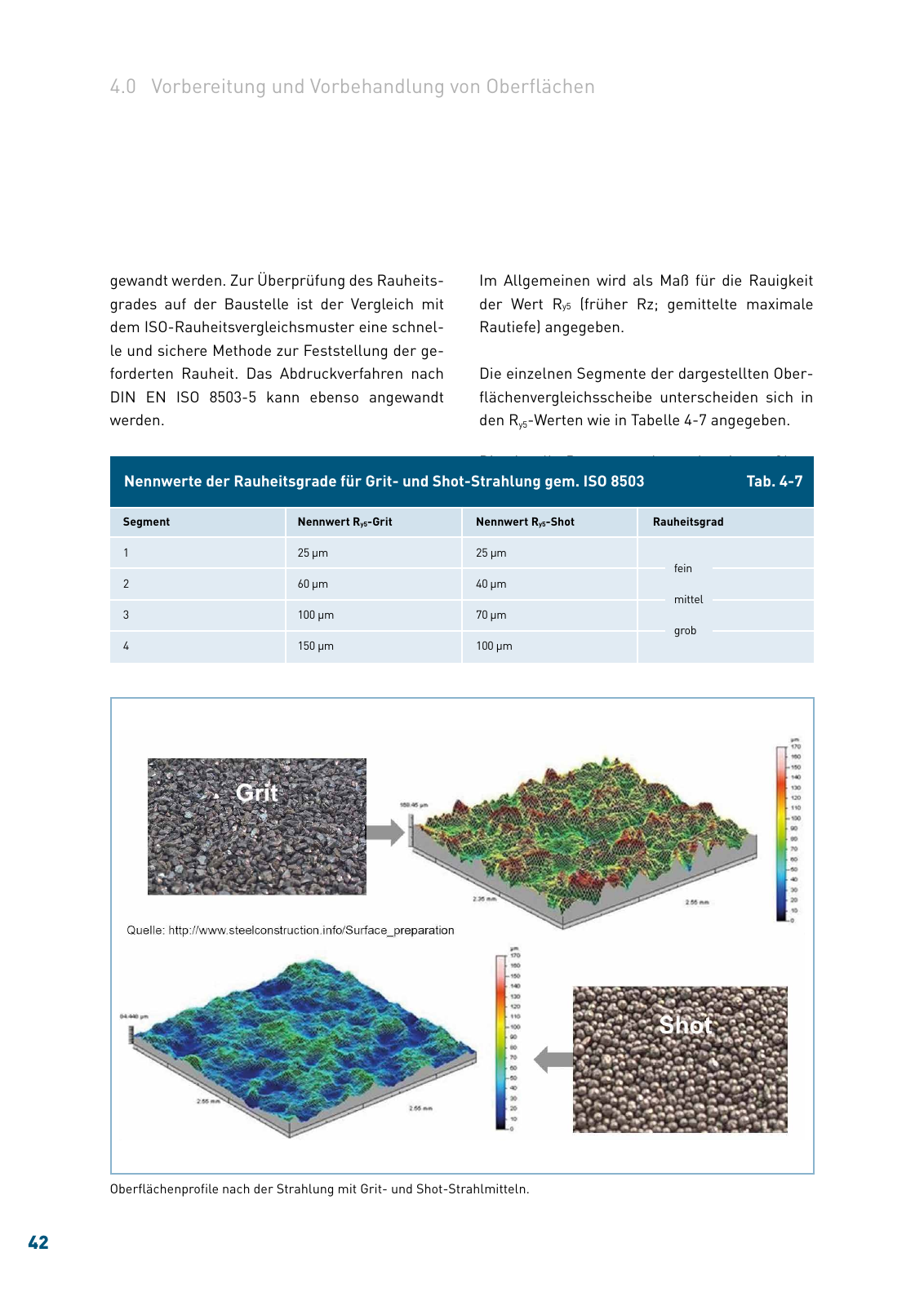

42 Oberflächenprofile nach der Strahlung mit Grit und Shot Strahlmitteln Die visuelle Bewertung der vorbereiteten Ober flächen ist in Anhang A bzw B von DIN EN ISO 12944 Teil 4 beschrieben und in DIN EN ISO 8501 1 und 8501 2 durch fotografische Vergleichs muster belegt Die Bewertung der vorbereiten den Oberfläche erfolgt unmittelbar vor dem Auf bringen der ersten Schicht Segment Nennwert Ry5 Grit Nennwert Ry5 Shot Rauheitsgrad 1 25 µm 25 µm fein 2 60 µm 40 µm mittel 3 100 µm 70 µm grob 4 150 µm 100 µm Nennwerte der Rauheitsgrade für Grit und Shot Strahlung gem ISO 8503 Tab 4 7 gewandt werden Zur Überprüfung des Rauheits grades auf der Baustelle ist der Vergleich mit dem ISO Rauheitsvergleichsmuster eine schnel le und sichere Methode zur Feststellung der ge forderten Rauheit Das Abdruckverfahren nach DIN EN ISO 8503 5 kann ebenso angewandt werden Im Allgemeinen wird als Maß für die Rauigkeit der Wert Ry5 früher Rz gemittelte maximale Rautiefe angegeben Die einzelnen Segmente der dargestellten Ober flächenvergleichsscheibe unterscheiden sich in den Ry5 Werten wie in Tabelle 4 7 angegeben 4 0 Vorbereitung und Vorbehandlung von Oberflächen
