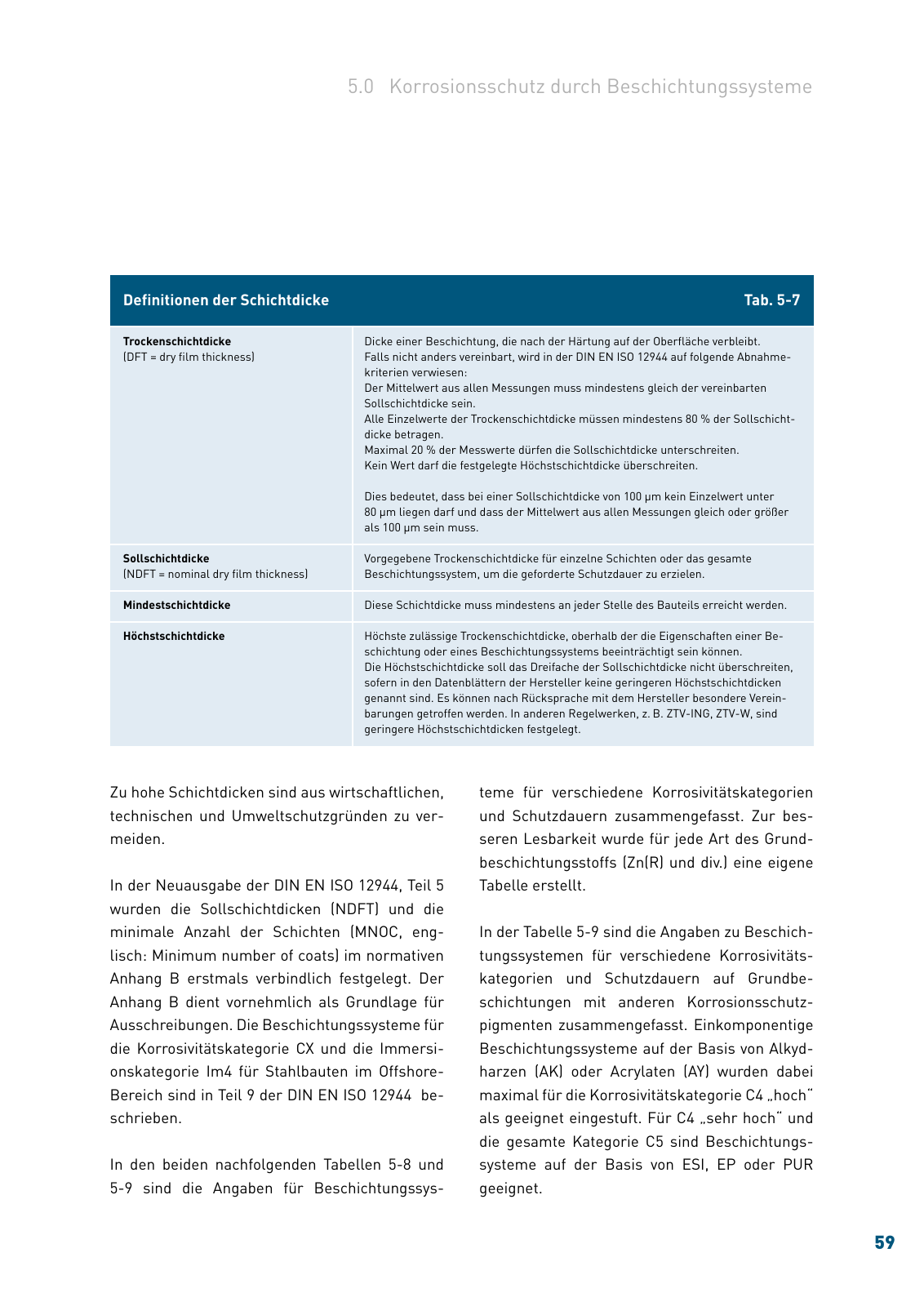

59 5 0 Korrosionsschutz durch Beschichtungssysteme Trockenschichtdicke Dicke einer Beschichtung die nach der Härtung auf der Oberfläche verbleibt DFT dry film thickness Falls nicht anders vereinbart wird in der DIN EN ISO 12944 auf folgende Abnahme kriterien verwiesen Der Mittelwert aus allen Messungen muss mindestens gleich der vereinbarten Sollschichtdicke sein Alle Einzelwerte der Trockenschichtdicke müssen mindestens 80 der Sollschicht dicke betragen Maximal 20 der Messwerte dürfen die Sollschichtdicke unterschreiten Kein Wert darf die festgelegte Höchstschichtdicke überschreiten Dies bedeutet dass bei einer Sollschichtdicke von 100 µm kein Einzelwert unter 80 µm liegen darf und dass der Mittelwert aus allen Messungen gleich oder größer als 100 µm sein muss Sollschichtdicke Vorgegebene Trockenschichtdicke für einzelne Schichten oder das gesamte NDFT nominal dry film thickness Beschichtungssystem um die geforderte Schutzdauer zu erzielen Mindestschichtdicke Diese Schichtdicke muss mindestens an jeder Stelle des Bauteils erreicht werden Höchstschichtdicke Höchste zulässige Trockenschichtdicke oberhalb der die Eigenschaften einer Be schichtung oder eines Beschichtungssystems beeinträchtigt sein können Die Höchstschichtdicke soll das Dreifache der Sollschichtdicke nicht überschreiten sofern in den Datenblättern der Hersteller keine geringeren Höchstschichtdicken genannt sind Es können nach Rücksprache mit dem Hersteller besondere Verein barungen getroffen werden In anderen Regelwerken z B ZTV ING ZTV W sind geringere Höchstschichtdicken festgelegt Definitionen der Schichtdicke Tab 5 7 Zu hohe Schichtdicken sind aus wirtschaftlichen technischen und Umweltschutzgründen zu ver meiden In der Neuausgabe der DIN EN ISO 12944 Teil 5 wurden die Sollschichtdicken NDFT und die minimale Anzahl der Schichten MNOC eng lisch Minimum number of coats im normativen Anhang B erstmals verbindlich festgelegt Der Anhang B dient vornehmlich als Grundlage für Ausschreibungen Die Beschichtungssysteme für die Korrosivitätskategorie CX und die Immersi onskategorie Im4 für Stahlbauten im Offshore Bereich sind in Teil 9 der DIN EN ISO 12944 be schrieben In den beiden nachfolgenden Tabellen 5 8 und 5 9 sind die Angaben für Beschichtungssys teme für verschiedene Korrosivitätskategorien und Schutzdauern zusammengefasst Zur bes seren Lesbarkeit wurde für jede Art des Grund beschichtungsstoffs Zn R und div eine eigene Tabelle erstellt In der Tabelle 5 9 sind die Angaben zu Beschich tungssystemen für verschiedene Korrosivitäts kategorien und Schutzdauern auf Grundbe schichtungen mit anderen Korrosionsschutz pigmenten zusammengefasst Einkomponentige Beschichtungssysteme auf der Basis von Alkyd harzen AK oder Acrylaten AY wurden dabei maximal für die Korrosivitätskategorie C4 hoch als geeignet eingestuft Für C4 sehr hoch und die gesamte Kategorie C5 sind Beschichtungs systeme auf der Basis von ESI EP oder PUR geeignet
