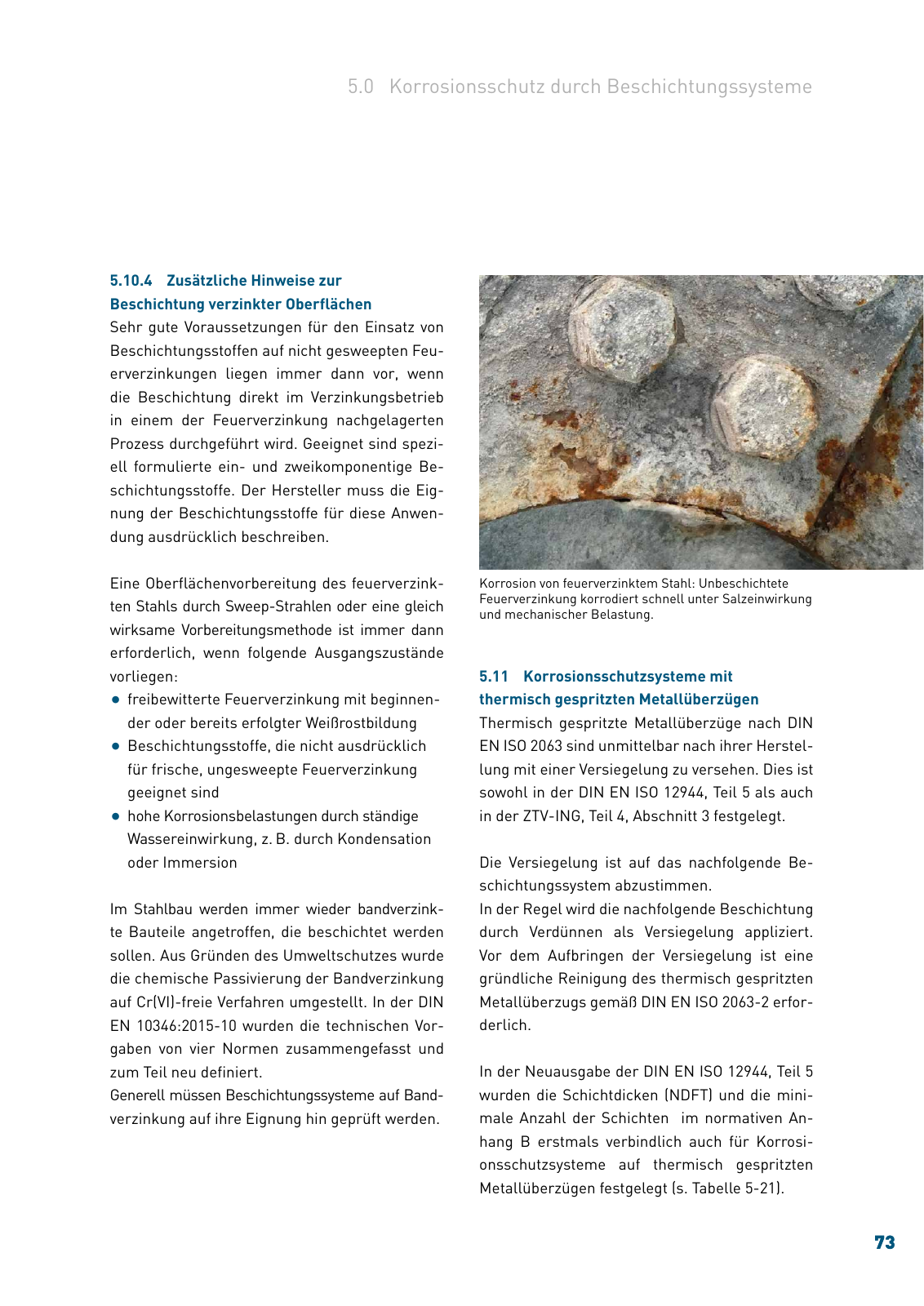

73 5 10 4 Zusätzliche Hinweise zur Beschichtung verzinkter Oberflächen Sehr gute Voraussetzungen für den Einsatz von Beschichtungsstoffen auf nicht gesweepten Feu erverzinkungen liegen immer dann vor wenn die Beschichtung direkt im Verzinkungsbetrieb in einem der Feuerverzinkung nachgelagerten Prozess durchgeführt wird Geeignet sind spezi ell formulierte ein und zweikomponentige Be schichtungsstoffe Der Hersteller muss die Eig nung der Beschichtungsstoffe für diese Anwen dung ausdrücklich beschreiben Eine Oberflächenvorbereitung des feuerverzink ten Stahls durch Sweep Strahlen oder eine gleich wirksame Vorbereitungsmethode ist immer dann erforderlich wenn folgende Ausgangszustände vorliegen freibewitterte Feuerverzinkung mit beginnen der oder bereits erfolgter Weißrostbildung Beschichtungsstoffe die nicht ausdrücklich für frische ungesweepte Feuerverzinkung geeignet sind hohe Korrosionsbelastungen durch ständige Wassereinwirkung z B durch Kondensation oder Immersion Im Stahlbau werden immer wieder bandverzink te Bauteile angetroffen die beschichtet werden sollen Aus Gründen des Umweltschutzes wurde die chemische Passivierung der Bandverzinkung auf Cr VI freie Verfahren umgestellt In der DIN EN 10346 2015 10 wurden die technischen Vor gaben von vier Normen zusammengefasst und zum Teil neu definiert Generell müssen Beschichtungssysteme auf Band verzinkung auf ihre Eignung hin geprüft werden 5 11 Korrosionsschutzsysteme mit thermisch gespritzten Metallüberzügen Thermisch gespritzte Metallüberzüge nach DIN EN ISO 2063 sind unmittelbar nach ihrer Herstel lung mit einer Versiegelung zu versehen Dies ist sowohl in der DIN EN ISO 12944 Teil 5 als auch in der ZTV ING Teil 4 Abschnitt 3 festgelegt Die Versiegelung ist auf das nachfolgende Be schichtungssystem abzustimmen In der Regel wird die nachfolgende Beschichtung durch Verdünnen als Versiegelung appliziert Vor dem Aufbringen der Versiegelung ist eine gründliche Reinigung des thermisch gespritzten Metallüberzugs gemäß DIN EN ISO 2063 2 erfor derlich In der Neuausgabe der DIN EN ISO 12944 Teil 5 wurden die Schichtdicken NDFT und die mini male Anzahl der Schichten im normativen An hang B erstmals verbindlich auch für Korrosi onsschutzsysteme auf thermisch gespritzten Metallüberzügen festgelegt s Tabelle 5 21 Korrosion von feuerverzinktem Stahl Unbeschichtete Feuerverzinkung korrodiert schnell unter Salzeinwirkung und mechanischer Belastung 5 0 Korrosionsschutz durch Beschichtungssysteme

Hinweis: Dies ist eine maschinenlesbare No-Flash Ansicht.
Klicken Sie hier um zur Online-Version zu gelangen.
