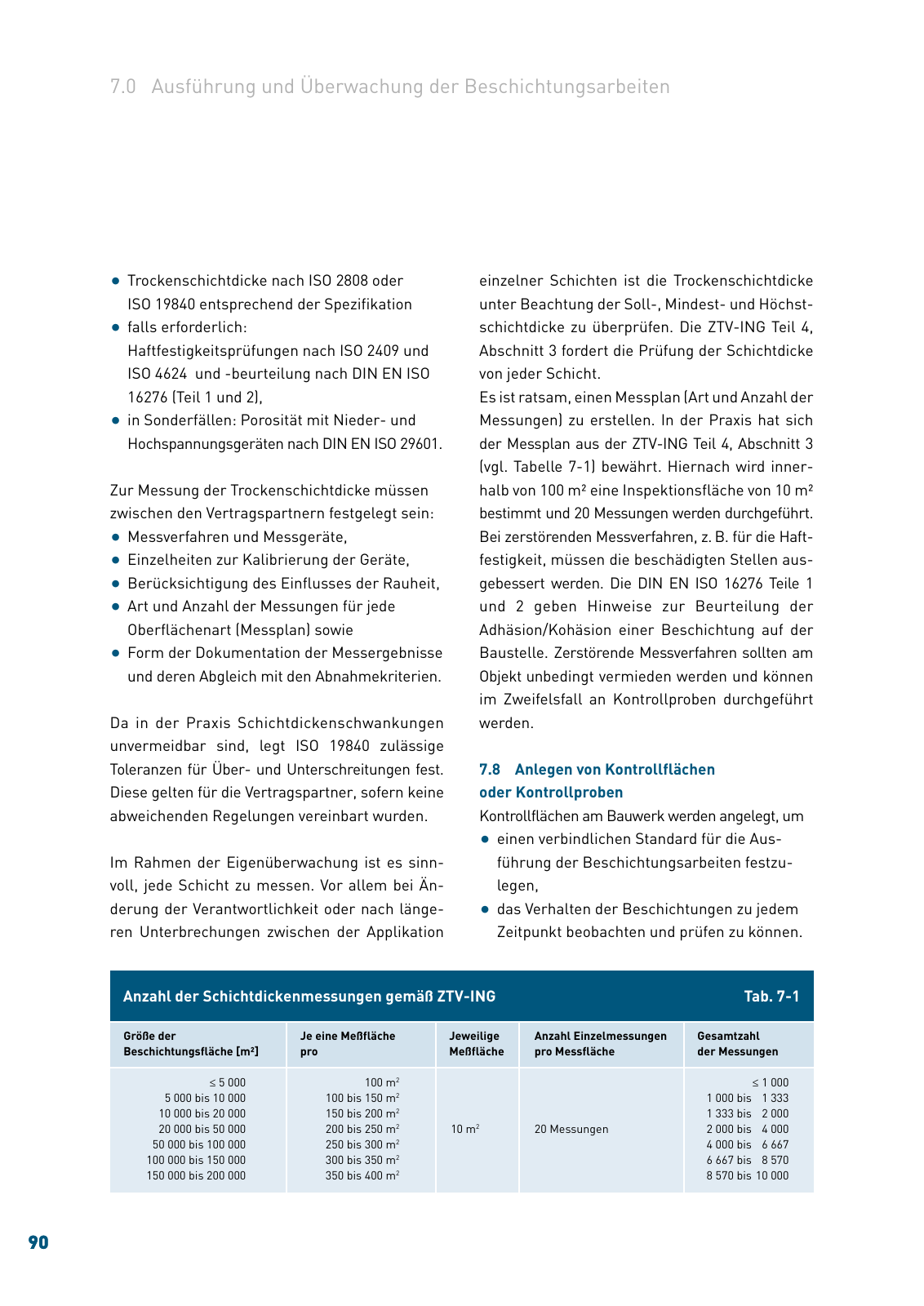

90 Trockenschichtdicke nach ISO 2808 oder ISO 19840 entsprechend der Spezifikation falls erforderlich Haftfestigkeitsprüfungen nach ISO 2409 und ISO 4624 und beurteilung nach DIN EN ISO 16276 Teil 1 und 2 in Sonderfällen Porosität mit Nieder und Hochspannungsgeräten nach DIN EN ISO 29601 Zur Messung der Trockenschichtdicke müssen zwischen den Vertragspartnern festgelegt sein Messverfahren und Messgeräte Einzelheiten zur Kalibrierung der Geräte Berücksichtigung des Einflusses der Rauheit Art und Anzahl der Messungen für jede Oberflächenart Messplan sowie Form der Dokumentation der Messergebnisse und deren Abgleich mit den Abnahmekriterien Da in der Praxis Schichtdickenschwankungen unvermeidbar sind legt ISO 19840 zulässige Toleranzen für Über und Unterschreitungen fest Diese gelten für die Vertragspartner sofern keine abweichenden Regelungen vereinbart wurden Im Rahmen der Eigenüberwachung ist es sinn voll jede Schicht zu messen Vor allem bei Än derung der Verantwortlichkeit oder nach länge ren Unterbrechungen zwischen der Applikation einzelner Schichten ist die Trockenschichtdicke unter Beachtung der Soll Mindest und Höchst schichtdicke zu überprüfen Die ZTV ING Teil 4 Abschnitt 3 fordert die Prüfung der Schichtdicke von jeder Schicht Es ist ratsam einen Messplan Art und Anzahl der Messungen zu erstellen In der Praxis hat sich der Messplan aus der ZTV ING Teil 4 Abschnitt 3 vgl Tabelle 7 1 bewährt Hiernach wird inner halb von 100 m eine Inspektionsfläche von 10 m bestimmt und 20 Messungen werden durchgeführt Bei zerstörenden Messverfahren z B für die Haft festigkeit müssen die beschädigten Stellen aus gebessert werden Die DIN EN ISO 16276 Teile 1 und 2 geben Hinweise zur Beurteilung der Adhäsion Kohäsion einer Beschichtung auf der Baustelle Zerstörende Messverfahren sollten am Objekt unbedingt vermieden werden und können im Zweifelsfall an Kontrollproben durchgeführt werden 7 8 Anlegen von Kontrollflächen oder Kontrollproben Kontrollflächen am Bauwerk werden angelegt um einen verbindlichen Standard für die Aus führung der Beschichtungsarbeiten festzu legen das Verhalten der Beschichtungen zu jedem Zeitpunkt beobachten und prüfen zu können Größe der Je eine Meßfläche Jeweilige Anzahl Einzelmessungen Gesamtzahl Beschichtungsfläche m pro Meßfläche pro Messfläche der Messungen 5 000 100 m2 1 000 5 000 bis 10 000 100 bis 150 m2 1 000 bis 1 333 10 000 bis 20 000 150 bis 200 m2 1 333 bis 2 000 20 000 bis 50 000 200 bis 250 m2 10 m2 20 Messungen 2 000 bis 4 000 50 000 bis 100 000 250 bis 300 m2 4 000 bis 6 667 100 000 bis 150 000 300 bis 350 m2 6 667 bis 8 570 150 000 bis 200 000 350 bis 400 m2 8 570 bis 10 000 Anzahl der Schichtdickenmessungen gemäß ZTV ING Tab 7 1 7 0 Ausführung und Überwachung der Beschichtungsarbeiten
